斗轮机专用卷筒拖链电缆

一、定义与工况

专用于斗轮堆取料机卷筒收放系统，同时承担动力+控制+（可选）通信；需耐受高频弯曲、扭转、拉伸、摩擦、紫外线、油污、高低温、盐雾/粉尘。

典型场景：港口、电厂、矿山、钢厂料场；卷筒直径大、悬挂长度长、俯仰/回转复合运动。

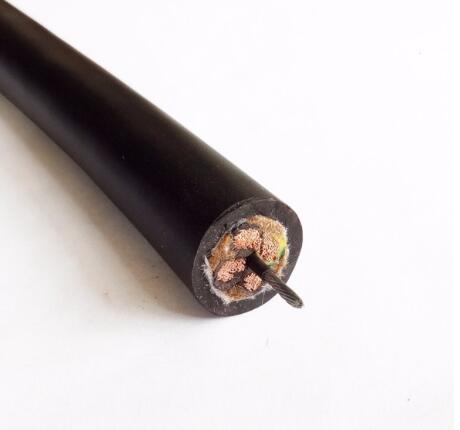

二、结构与材料

1. 导体： 多股细铜丝（裸铜/镀锡），退扭分层绞合；提升柔性、抗疲劳，避免断芯；动力芯截面常见3×35~3×185 mm²，控制芯0.75~2.5 mm²

2. 绝缘：EPR（乙丙橡胶）、XLPE（交联PE）、TPEE；户外/高温选EPR，耐温-40℃至+90℃+

3. 增强层：中心/两侧镀锌钢丝绳、芳纶（凯夫拉）；悬挂>80m或重载须***加强，抗拉≥15kN

4. 护套：PUR（聚氨酯，耐磨***优）、NBR（丁腈，耐油）、氯丁；户外强摩擦优先PUR

5. 复合结构：三合一（高压动力+低压控制+光纤）；圆形/扁平（扁平更适合紧密卷绕）

6. 电气：额定电压0.6/1 kV（低压），3.6/6、8.7/15 kV（中高压）；屏蔽可选铜网/铝塑复合带（屏蔽率≥85%）防EMI

7. 耐温：移动-40℃至+80℃；固定-40℃至+105℃；弯曲半径移动≥8×OD，固定≥5×OD；动态寿命≥10万次卷绕

三、常用型号

- 圆形卷筒：YFFB、YFFBG（带加强）、PUR-JY、CRANE

- 扁平卷筒：TVVB、TVVBG、YFFBG-F

四、选型步骤

1. 确定功率/电流→选动力芯截面；控制回路数→选控制芯数/截面

2. 测量卷筒直径、行程长度、移动速度/加速度→核算弯曲半径、张力、加强层规格

3. 环境：温度范围、是否多油/盐雾/紫外线→定护套材质（PUR/NBR/EPR）

4. 电压等级、是否需屏蔽/光纤、阻燃要求→***终型号

5. 严禁用普通拖链/橡套电缆替代，寿命差5~10倍

五、安装与维护要点

- 卷筒排线须***整齐，避免叠压；张力均匀，严禁过载拉拽

- 户外做好防紫外线、防油；定期检查护套磨损、加强件断丝

- 冷态启动避免硬弯；长期停用需防潮保护
