补偿导线的定义
作者：wbdl 添加时间：2026-03-16 09:26:40
补偿导线定义

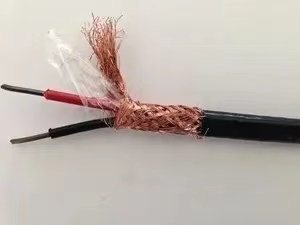

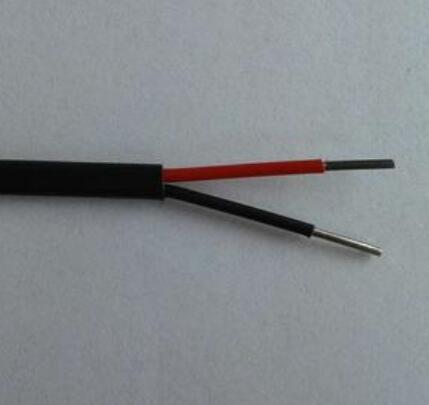

补偿导线：是一种在一定温度范围内，具有与所配用热电偶热电特性相近的专用导线，用来将热电偶的冷端延伸到控制室等温度恒定的地方，以消除冷端温度变化带来的测量误差，属于热电偶测温系统的配套专用线缆。
要点
1. 本质
不是普通电线，是热电特性匹配型导线，由两种不同合金材料组成，有正负极之分。
2. 关键作用
- 延伸热电偶冷端，远离高温被测端
- 保证冷端温度稳定，实现准确温度补偿
- 不额外引入明显热电误差
3. 重要特性
- 有使用温度范围（一般常温区，如 -20～100℃、-40～200℃）
- 须***与热电偶型号匹配（K型配K型补偿导线、S型配S型等）
- 分精密级（SC/KC等） 和普通级（RC），精度不同
4. 常见标识
- K型热电偶：KC、KX
- S型热电偶：SC、SX
- J型热电偶：JC、JX
字母中带 X 为延伸型，材料与热电偶电极相同；不带X为补偿型，用廉价合金替代。
5. 使用场景
工业测温、窑炉、热处理、化工、电厂等热电偶信号远距离传输。
