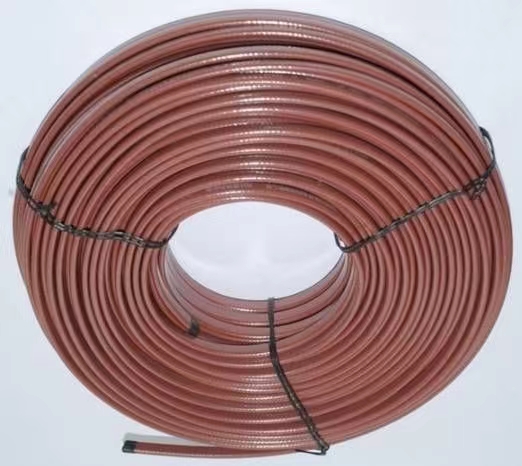

如何测量电伴热带电阻？
作者：wbdl 添加时间：2026-03-20 09:20:21
测量电伴热带电阻，测芯线之间绝缘电阻+线间直流电阻
一、准备工具
- 万用表（电阻档 Ω）
- 500V/1000V 兆欧表（摇表）
- 伴热带末端须***先剥开、分开芯线，且不接任何负载、不短接
二、第一步：测线间直流电阻（判断发热芯是否正常
1. 单相恒功率/自限温（2芯、3芯）
1. 断电，拆除所有接线，首尾都悬空
2. 万用表调至 200Ω 或 2kΩ 档
3. 测量：
- 2芯：火线 ↔ 零线
- 3芯：火线 ↔ 零线
4. 对照厂家参数：
- 自限温：冷态电阻一般几十～几百欧/百米
- 恒功率：固定阻值（如 20Ω/100m 等）
→ 阻值无穷大：断线；接近0：内部短路
2. 三相恒功率（3芯、4芯）
- 测量 L1-L2、L2-L3、L3-L1
- 正常：三组阻值基本相等
- 不等/无穷大/0：芯线损坏
三、第二步：测绝缘电阻（判断漏电、击穿）
接线方式
- 兆欧表 500V 档
- 一端接芯线，一端接屏蔽层/地线/铠装
- 持续摇测 60s 读数
