耐高温扁平电缆耐弯曲性能

一、结构决定弯折基础表现

1. 导体配置

耐高温款导体多选用5类/6类多股超细铜丝绞合（单丝0.05~0.08mm），小节距复绞工艺，相较单根实心导体，弯折过程中铜丝应力分散，减少断芯概率。硅橡胶、氟塑料耐高温绝缘搭配弹性护套，高温工况下材料不易发硬脆裂，维持原有柔韧属性。

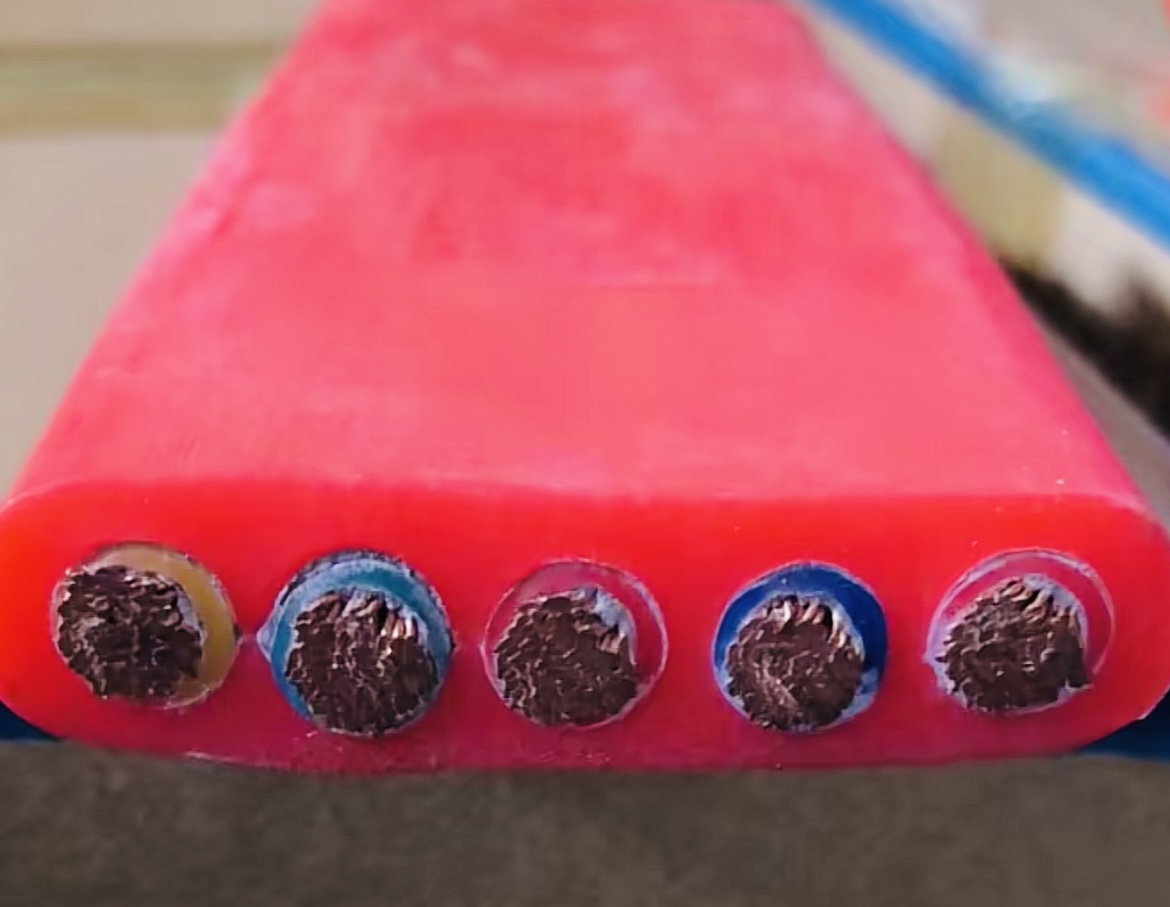

2. 扁平排布

线芯平行平铺结构，仅可沿厚度方向单向弯折，不会出现圆形电缆多向扭转扭曲问题，同等空间内弯折适配性优于同规格圆电缆，布线不易缠绕扭结。部分行车、起重款两侧可增设镀锌钢丝/芳纶抗拉纱，运行拉力由加强件分担，降低线芯弯折拉扯损耗。

二、弯曲半径参考数值

- 静态固定敷设（极少弯折）：***小弯曲半径可取线缆厚度6～8倍，硅橡胶耐高温型号可偏小取值；

- 动态往复使用（行车、拖链、升降设备）：常规选用线缆厚度10～12倍弯曲半径，半径偏小会加速绝缘疲劳开裂。

三、循环弯曲耐久表现

1. 丁腈/改性弹性体护套（长期70~105℃）：标准工况循环弯折可达200万次以上，高温长期服役后护套缓慢老化，弯折寿命随使用温度升高出现小幅下降；

2. 硅橡胶绝缘护套（长期150~180℃耐高温）：弹性留存性好，常温弯折可达300万次上下，额定高温环境连续往复弯曲，可满足百万次级别循环使用，适合冶金高温行车场景；

3. 氟塑料耐高温款（200℃+）：绝缘偏硬质，常温弯折尚可，持续高温频繁往复时弯折寿命低于硅橡胶材质，更适合固定高温布线、少弯折工况。

四、高温环境对耐弯的影响

1. 处于额定长期工作温度内：绝缘、护套物理性能稳定，耐弯折指标和常温测试数据偏差较小；

2. 超温短时使用：护套加速老化变硬，同等弯曲半径条件下，反复弯折易出现外皮开裂、芯线断路，建议超温场景放大15%~20%弯曲半径使用。

五、适用场景区分

- 少弯折高温固定布线：普通耐高温扁平电缆即可满足弯折需求；

- 高温+持续往复移动（电炉行车、热处理流水线、高温拖链）：优先硅橡胶高柔耐高温扁平电缆，选配侧边抗拉加强结构，延缓弯折损耗。
