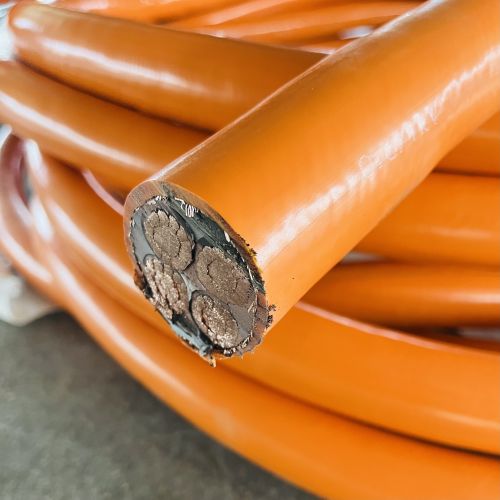

BPYJV 12/20kV 1×150 变频电缆

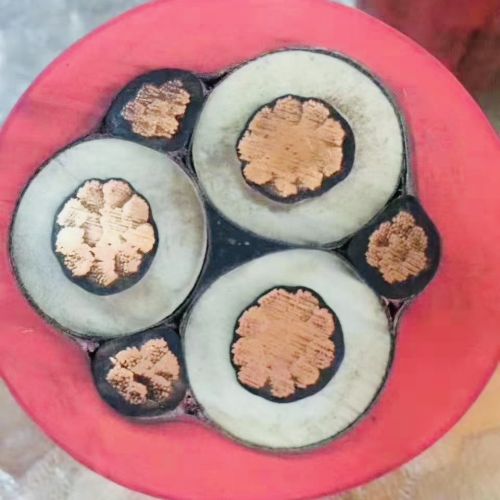

说明：常规低压BPYJV变频电缆多为3+3对称芯结构；12/20kV属于中高压等级，单芯BPYJV 1×150为中高压变频专用单芯电缆，部分厂家型号后缀会增加屏蔽代号，如BPYJVP、BPYJVP2。

型号释义

- BP：变频电缆系列代号

- YJ：交联聚乙烯绝缘（XLPE）

- V：聚氯乙烯外护套；如需低烟无卤护套可替换为E

- 12/20kV：额定电压，U0=12kV，U=20kV

- 1×150：单芯，导体标称截面积150mm²

电缆结构

1. 铜导体：紧压圆形铜导体，满足GB/T 3956第2类导体要求，输送电能。

2. 导体屏蔽层：半导电屏蔽层，均匀导体表面电场，降低局部场强，减少脉冲电压作用下的电场畸变。

3. 交联聚乙烯绝缘层：XLPE绝缘，承受工频电压与变频器产生的脉冲电压，绝缘厚度按20kV等级设计。

4. 绝缘屏蔽层：半导电绝缘屏蔽，与金属屏蔽配合，稳定绝缘层外表面电位。

5. 金属屏蔽层：铜带绕包屏蔽（常见P2），为变频工况下的感应电流提供回流通道，抑制高频脉冲产生的电磁干扰，降低共模电压影响。

6. 绕包垫层：隔离缓冲层，保护金属屏蔽，减少应力集中。

7. PVC外护套：聚氯乙烯护套，抵御环境潮气、粉尘、轻微机械损伤；直埋场景可增加钢带铠装（型号加22）。

主要使用特性

1. 导体长期允许工作温度90℃；短路时导体最高温度不超过250℃（短时）。

2. 适配中高压变频驱动系统，可承受变频器输出的高频脉冲电压，抑制电压反射带来的过电压。

3. 金属屏蔽层工程应用时两端可靠接地，可削弱对外电磁辐射，降低外部干扰对变频系统的影响。

4. 敷设方式：室内桥架、电缆沟、管道敷设；铠装版本可直埋。单芯高压电缆敷设需要注意涡流问题，金属夹具应选用非导磁材质。

适用场景

中高压变频器与高压电机之间的连接回路，多用于冶金、矿山、化工、电站等行业高压变频驱动设备供电。
