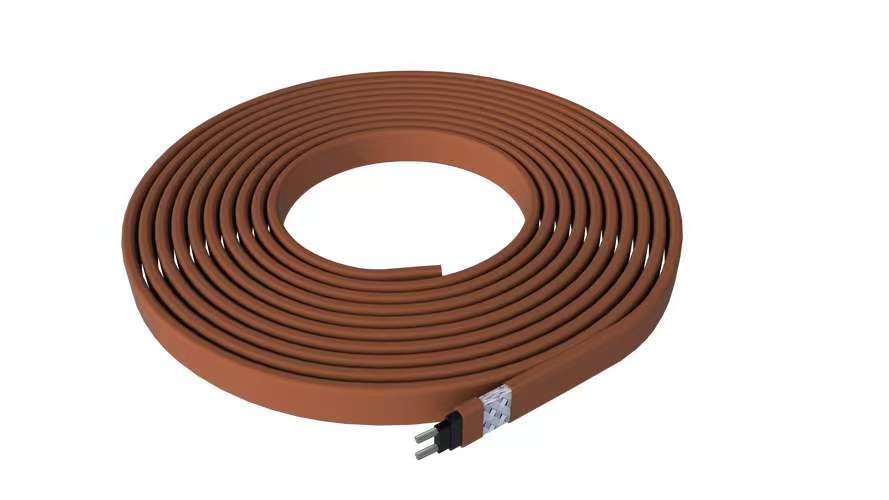

ZRDXW-P-J-30-220V 低温阻燃加强型自限温电伴热带

产品类型：自限温（自控温）并联式电伴热带，低温阻燃屏蔽加强结构，用于管道、罐体防冻伴热保温

一、型号

- ZR：阻燃，芯带及护套采用阻燃配方材料，符合阻燃相关规范

- DXW：低温自限温电伴热带（D=低温，XW=自限温伴热电缆）

- P：金属屏蔽层（镀锡铜网编织屏蔽），可接地，降低静电、抑制电磁干扰，适配防爆危险区域使用

- J：基本绝缘结构，搭配屏蔽层构成加强防护体系，即加强型

- 30：标称功率，10℃条件下，每米输出功率30W

- 220V：额定工作交流电压AC220V

二、结构

1. 电源母线：多股绞合镀锡铜导线，作为供电载体，常规规格7×0.42mm或7×0.50mm

2. PTC导电发热芯：阻燃改性导电高分子材料，自限温核心层；通电后发热，随自身温度升高，电阻增大，功率自动降低，具备温度自调节特性，不会持续升温

3. 内层绝缘：阻燃聚烯烃绝缘层，隔离母线与屏蔽层，起到电气绝缘作用

4. 金属屏蔽层：镀锡软铜线编织网，编织覆盖率一般≥80%；施工时可靠接地，可用于防爆环境，同时提升机械防护能力

5. 外护套：阻燃改性聚烯烃外护层，防潮、防轻微机械摩擦，提升整体防护等级

三、主要技术参数

1. 额定电压：AC220V

2. 标称输出功率：30W/m（介质温度10℃测试条件）

3. 维持温度区间：管道介质维持温度建议≤65℃

4. 短时zuigao承受温度：约105℃（低温等级，仅短时承受，不宜长期在此温度运行）

5. zui低安装施工温度：-40℃（环境温度低于该值时，不建议直接敷设，需提前预热）

6. zui小弯曲半径：敷设弯曲内径≥25mm，安装时避免硬折、尖锐弯折损伤带体

7. 耐压性能：2.5kV/m（20℃环境，工频耐压测试）

8. 绝缘电阻：2500V DC测试，100m长度、75℃环境，导线对屏蔽层绝缘电阻≥1200MΩ

9. 单回路***大使用长度：受线芯规格、敷设环境影响，常规不超过100m，长距离伴热需分段供电

10. 产品外观：扁带状，常规护套颜色黑色

四、工作原理

属于并联自限温电伴热带。两根铜母线之间为PTC高分子发热芯，接通220V电源后，电流横向穿过PTC材料产生热量，补偿管道散热，防止介质冻结。

当伴热带温度上升，PTC材料电阻上升，输出功率随之下降；温度降低，电阻减小，功率回升，实现温度自动调节。可以按需裁剪，现场截取合适长度，无需额外温控器也可基础限温，配套温控器可实现更精准温度管控。

五、适用场景

- 给排水管道、消防管道、工艺管线、小型储罐防冻保温

- 工业普通区域、存在爆炸危险的1区、2区防爆场合（屏蔽接地、配套防爆附件）

- 室外管线、屋顶雨水管、仪表导压管防冻伴热

- 适用介质维持温度不高的低温伴热工况
